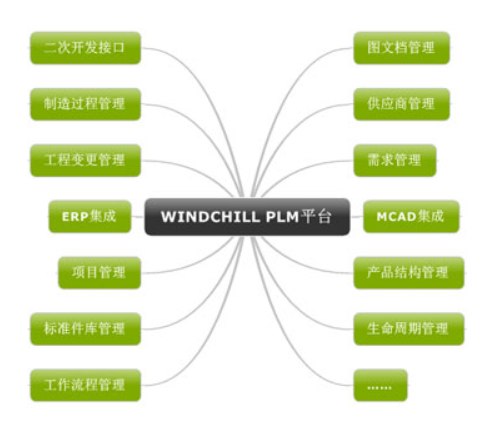

WINDCHILL是全球功能最强大的PLM软件，涉及图文档管理、产品结构管理、生命周期管理、工作流程管理、工程变更管理、零部件分类及重用管理、项目管理、制造过程（工艺）管理、供应商管理、用户需求管理等全部产品生命周期领域。

　　WINDCHILL采用模块化设计，各个功能模块之间即紧密联  系，又相对独立。用户可以根据自身需求选择合适的功能模块，并根据企业的发展逐渐增加新的模块，从而很好地适应企业的发展需求。

　　WINDCHILL还提供开放的开发接口，用户可以根据自身业务需求，对系统进行二次开发，以便能够更好地满足企业的个性化需求。

     图文档管理是WINDCHILL系统的基础功能，也是实现其它功能的前提基础。图文档管理的核心，是要让正确的文档，在正确的时间，分发到正确的人手中，避免图文档数据的混乱。

      图文档管理包括图文档存储管理、编码管理、版本管理、权限管理、检索管理、浏览与圈阅、协同讨论、文档预订等部分的内容。

      通过图文档管理，确保图文档数据编码唯一，存放有序，需要时能迅速地找得出来。并尽可能提升图文档数据的重复利用率。

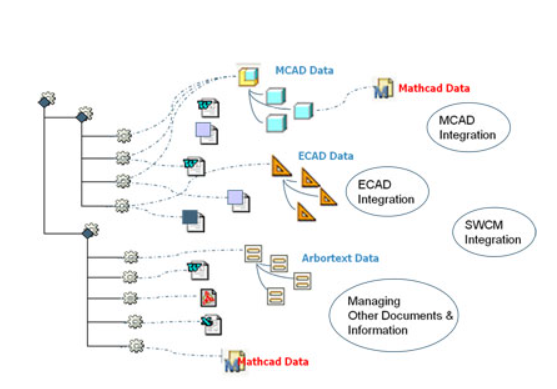

    WINDCHILL系统具有强大的产品结构管理功能。对于CREO、PRO/E、UG、SOLIDWORKS、CATIA等带有装配结构的产品数据，可以直接根据产品的装配结构生成产品结构；对于AUTOCAD等没有装配结构的产品数据，用户可以利用WTPART（WINDCHILL系统中一种表示产品结构的虚拟对象）创建产品结构。无论是由系统自动生成的产品结构，还是由人工创建的产品结构，都可以根据实际业务需求进行灵活编辑，并且可以根据要求的格式转换为BOM表。

      北京全路通信信号研究设计院集团有限公司PLM系统建设的总体建设规划是选用Windchill系统要实现产品研发、产品成果转化和产品生产的信息化。通过PLM系统的实施，整合统一研发优选物料库、结构模块库、设计产品库和协同开发设计平台，形成产品成果转化的标准产品库，打通公司与下属生产制造企业现有Windchill系统的业务流和数据流，实现产品研发端的产品数据管理，达到产品研发生产信息一体化和协同化。

1、建立面向一体化协同的工作环境：利用PLM系统实现对产品研制过程中形成的各种文件、资料和档案数据的有效管理和安全共享。建立基于网络的协同开发环境。确保信息的快速沟通和交流。

2、建立产品研制过程管理：利用电子化的工作流程对产品研制过程中所涉及的业务流程（任务书下达，文档签审、归档、发放，工程变更等）进行管理。

3、实现研发工具与系统的集成：对产品研制过程中主要的结构CAD 工具、电子设计工具进行集成。实现数字化产品数据流在该系统可控制管理下的无障碍流动。

1、存储管理

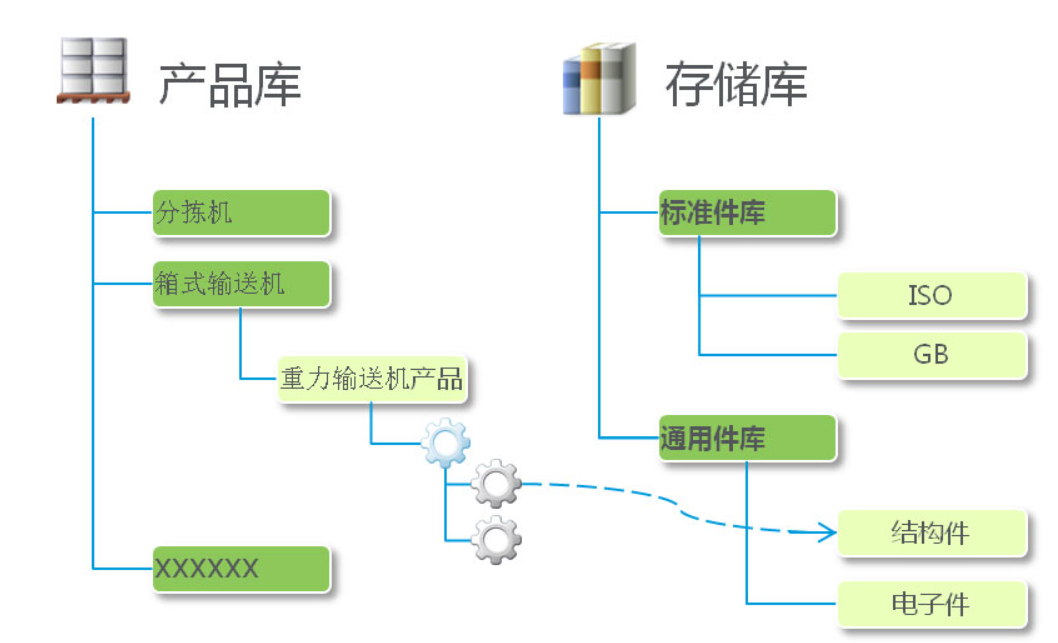

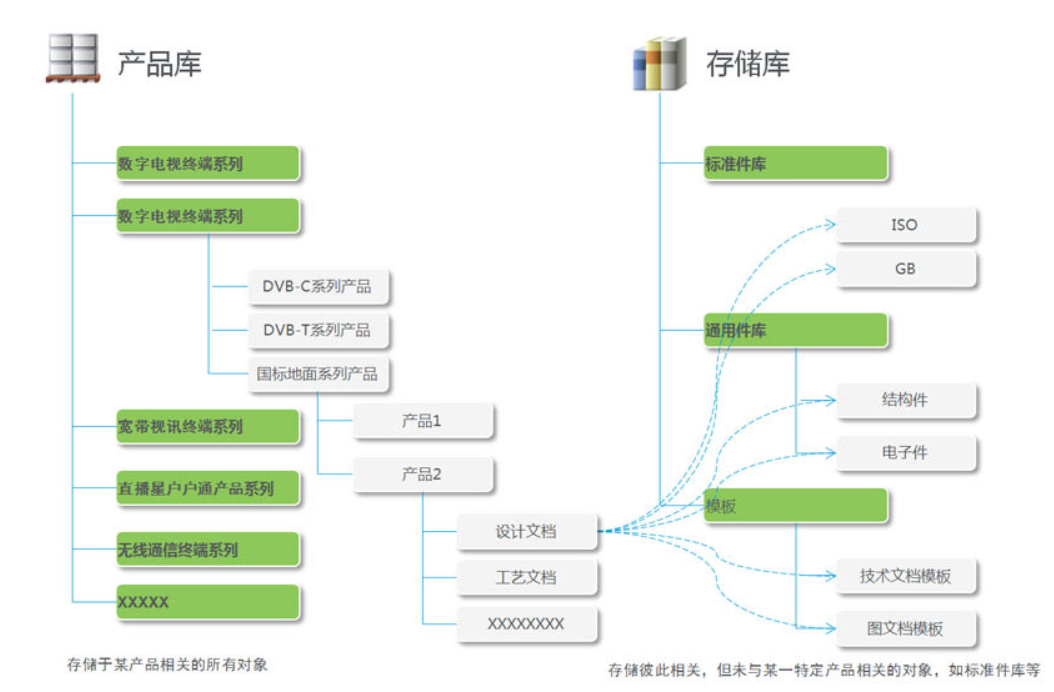

      在WINDCHILL系统中的文档，可以按“产品”或“存储库”的方式进行存储。对于每一个产品，其相关文档作为一个整体进行存放；对于一些公共文档（如标准件、技术资料等），可以设置为不同的存储库进行分类存储。

       对于部分零部件，当其未被其它产品借用，只属于某一特定产品时，先将其存放于产品之中。当其被其它产品借用一定次数，被多个产品同时使用时，可以再将其移到存储库中，从而将其由属于某个特定产品的非标件变为同时属于多个产品的通用件。

       通常情况下，产品只对该产品的参与者开放，而存储库则对全体用户开放只读权限，而赋予存储库管理员写权限。产品和存储库的权限，可视具体情况进行灵活调整。

　　产品和存储库内部，都可以创建多层文件夹结构，并可对不同的产品、存储库，以及其内部的文件夹灵活设置动态的用户权限，详细情况请参阅权限管理部分。

　　在WINDCHILL管理体系下，所有正式版本的文档，都只在WINDCHILL服务器上保留唯一副本，本地计算机上不再保留副本，所有用户需要查阅文档时，都直接从WINDCHILL服务器读取，确保所有用户所取得的都是最新版本的文档。

2、编码管理

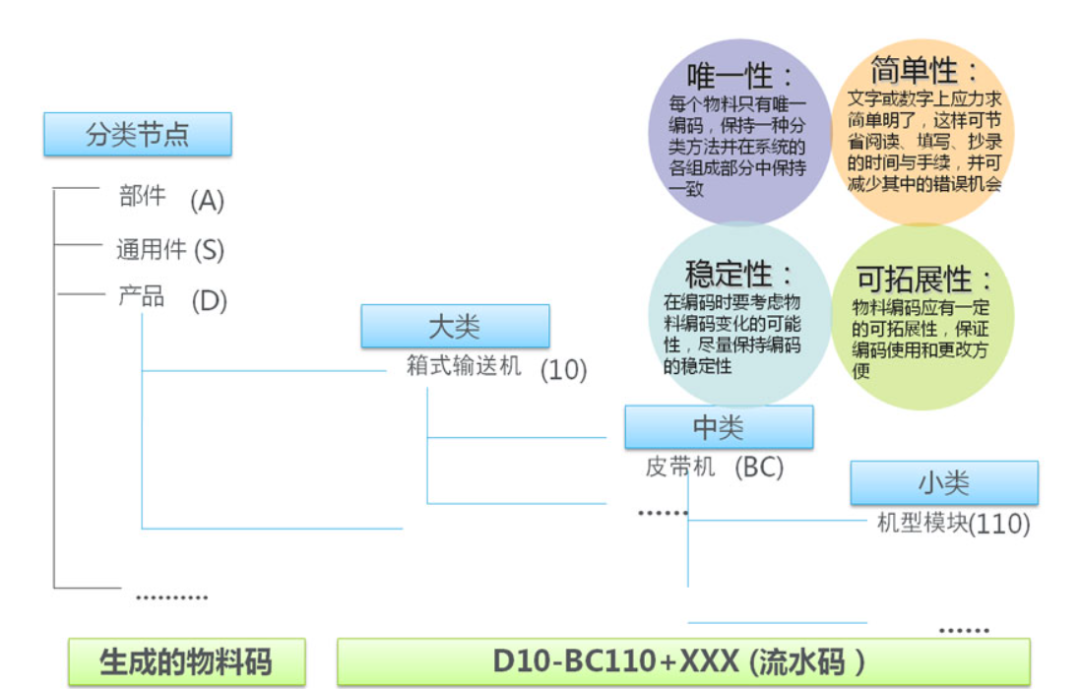

      在WINDCHILL系统中，图文档数据的编码，可以按手工编码或自动编码两种方式进行。若采用手工编码方式，设计人员在WINDCHILL系统外申请编码，然后手工录入系统，由系统进行唯一性校核，确保编码的唯一性。若采用自动编码方式，则由系统自动生成编码，无需人工干预，系统自动确保编码的唯一性。用户可以根据自身的实际需求，决定采用手工编码或自动编码。

3、版本管理

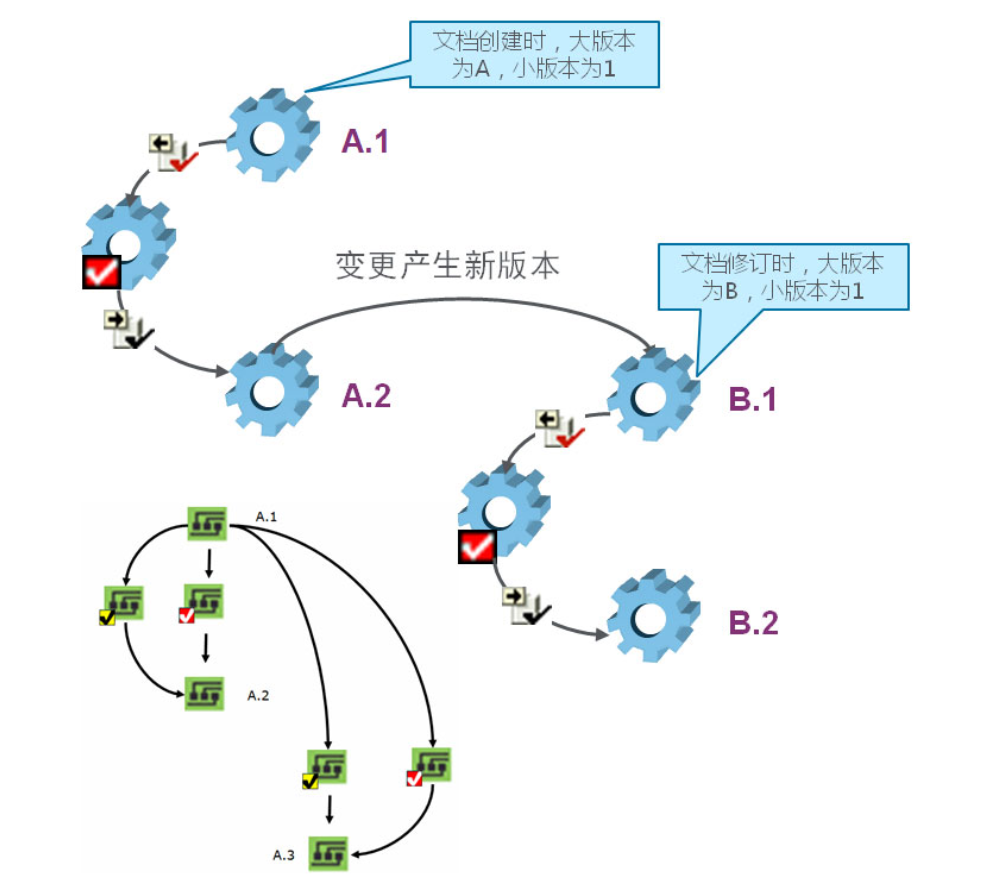

      WINDCHILL系统提供了强大的版本管理功能，采用大版本与小版本相结合的管理方式。大版本通常用大写的字母表示，小版本通常用数字表示。当用户将文档检入WINDCHILL服务器时，自动生成一个新的小版本；当用户对文档进行了较为重要的更改时，可以根据预设的规则流程，将其修订为新的大版本。

       例如，用户新建一份CREO文档，第一次检入到WINDCHILL服务器时，其版本号为A.1，经修改重新检入后，依次生成版本号A.2，A.3，此时产品定型。当产品定型后，若再需对其进行修改（通常需要走变更流程），为了和以前的版本相区分，可以将其版本号修订为B.1。

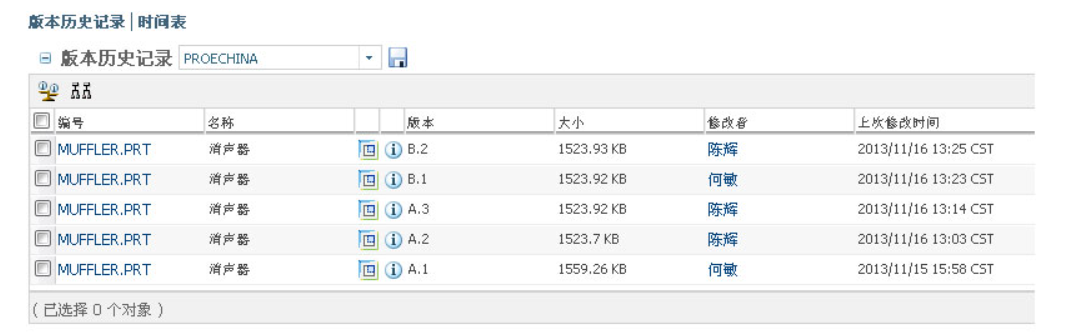

      WINDCHILL系统会记录文件的全部历史版本。在缺省情况下，用户所查看到的，都是文档的最新版本。用户可以根据实际需求，方便地查找以前的任何历史版本。WINDCHILL系统会详细地记录每个历史版本的生成时间、状态、修改人等信息，确保文档的变更历史全程可追溯，如下图所示：

      此外，还可以结合ProductView工具，比较各版本间的差异。如下图所示，绿色部分表示两个版本中相同部分，粉红色的文字部分，则为两个版本的差异之处

4、权限管理

     WINDCHILL系统提供了一套非常灵活的动态权限策略，可以根据不同的用户角色、不同的文件类型、不同的文件夹，以及不同的生命周期阶段，让用户权限实现动态变化。

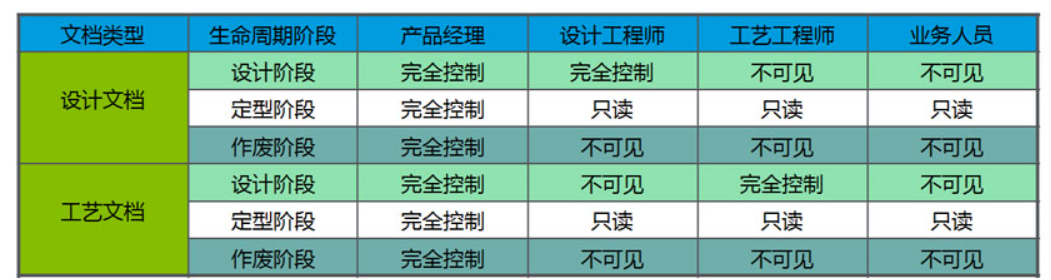

      下图即为一个简单的权限模型示例。从中可以看出，对于不同的用户角色、不同的文档类型、不同的生命周期阶段，其权限是自动变化的。例如，对于设计文档，在设计阶段，设计工程师具有完全控制权限，可以进行任意修改，此时对其他用户不可见。而到了定型状态，则变为只读权限，同时对其他用户开放只读权限。同样，质量工程师对质量文档在设计阶段具有完全控制权限，其他用户则只能在定型状态具有只读权限。

1、BOM管理

     WINDCHILL系统可以根据设计软件的装配结构生成产品结构，或者由设计人员人工创建产品结构。无论是用哪种方式所生成的产品结构，WINDCHILL系统都可以根据要求的格式，快速生成BOM表，并且可以方便地导出为EXCEL、PDF、CSV等数据格式。

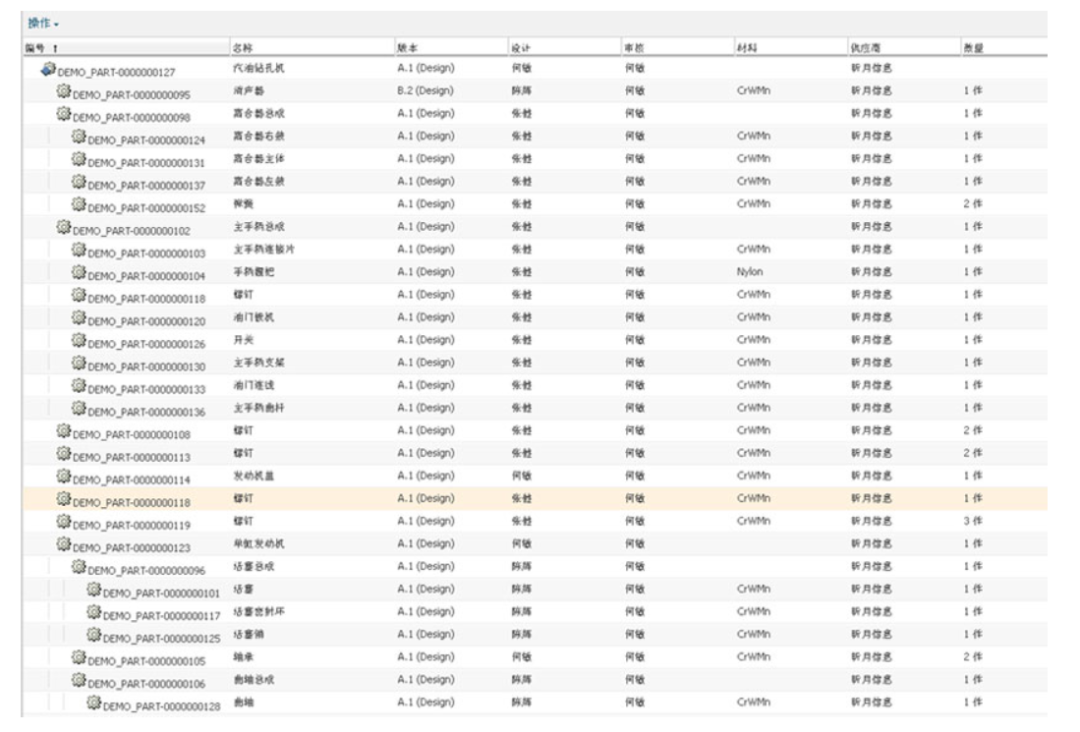

　　WINDCHILL系统自带的报表功能可以满足绝大部分用户的BOM需求，对于极个别有着特殊要求的用户，WINDCHILL还提供了一套BUSINESS REPORTING工具（以OEM的形式整合COGNOS报表工具，COGNOS是世界上最强大的报表工具，于2007年被IBM收购），为用户提供最为强大的报表功能。下图为一WINDCHILL系统所生成的BOM示例：

2、视图管理

     在通常情况下，由WINDCHILL系统所生成的BOM都是设计BOM（即EBOM）。但在不同的业务部门，对BOM表的需求有着不同的要求。例如，制造BOM需要层级清晰的BOM结构以指导装配，而采购部门则希望获得底层的采购清单，需要摒弃中间层级。企业中常见的BOM形式有工艺BOM（PBOM）、制造BOM（MBOM）、采购BOM（CBOM）等。

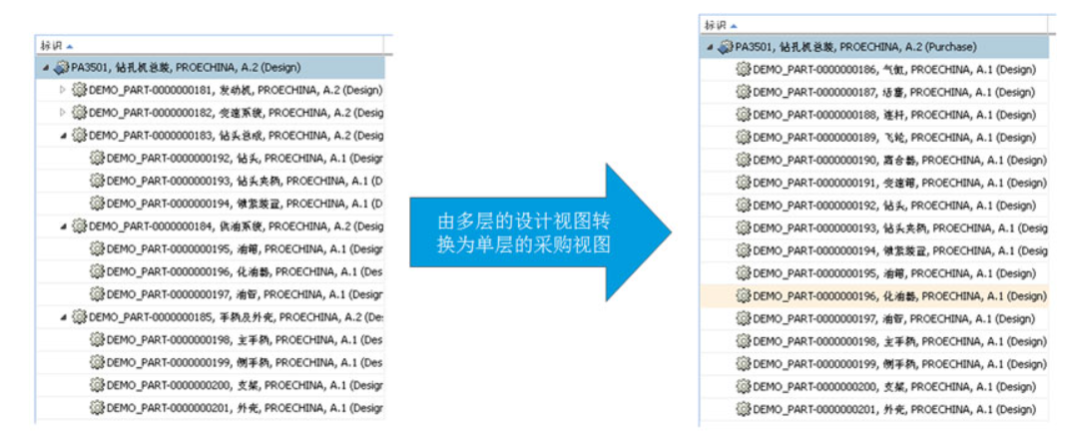

       WINDCHILL的视图管理功能，可以在标准的产品结构基础上，生成不同的结构视图，以满足不同业务部门的差异化需求。例如设计视图、工艺视图、制造视图、采购视图等。在这些业务视图的基础上，亦可快速地生成适合各业务部门需求的BOM表。下图所示即为某产品视图的转换示例：

3、基线管理

      在同一套产品的不同生命周期阶段，因为供应商变换，零部件版本升级等各种原因，其产品结构可能会不断地进行细微调整。例如，某款产品的某个零部件，有A、B、C三家供应商，不同时期，不同生产批次，都有可能选用不同供应商的部件。企业可能常常会在售后服务的过程中，弄不清某个历史生产批次所用的具体配件型号，而不知道该发送哪款配件给服务商。

      利用WINDCHILL系统的基线功能，可以记录下各个历史时期的具体产品结构（即为各个历史时期的产品结构拍摄快照），为用户详细地记录各个历史时期，各个产品批次的具体产品结构，为后续的设计变更、售后服务等提供数据参考。　　

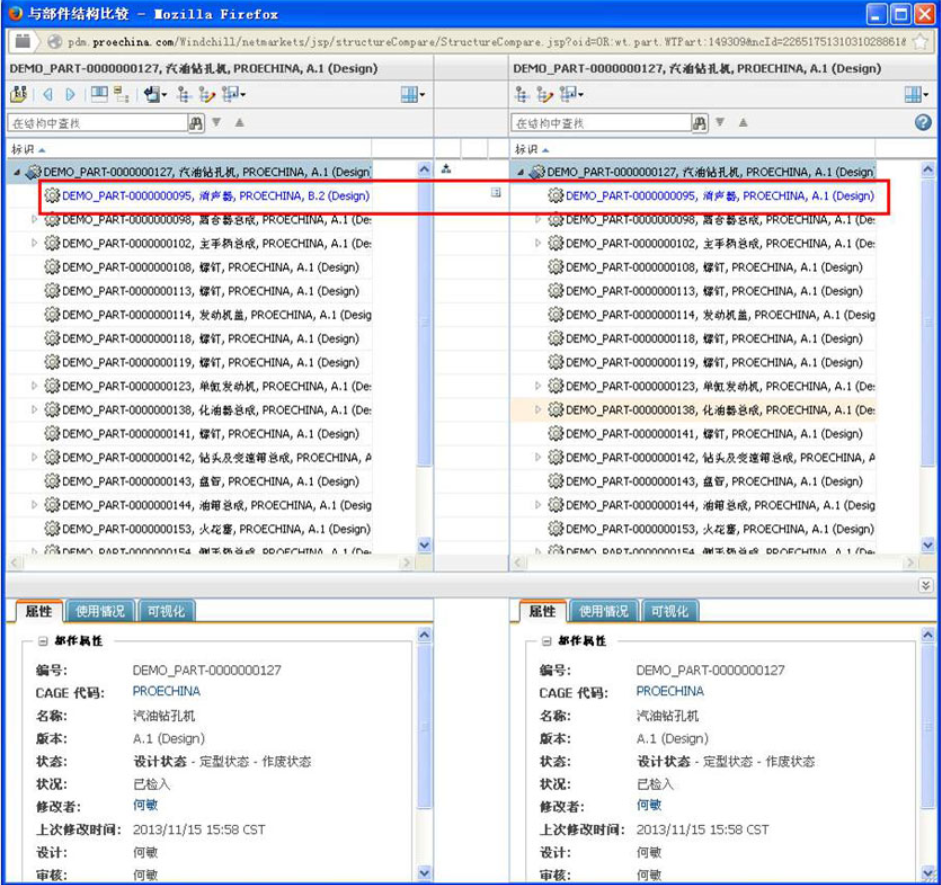

       WINDCHILL系统还提供产品结构对比功能，可以快速地帮助用户找出任意两个基线，或者某个基线与当前产品结构之间的差异。

4、产品配置管理

     对于系列化的产品，可能会因为使用不同的零部件而衍生为不同的产品型号。在引入WINDCHILL系统之前，因为缺少适当的配置管理方案，企业只能将这些不同型号的产品当成不同的独立产品来进行设计。不仅在产品设计上带来了大量的重复工作，为后续环节的柔性化生产，市场快速响应等也带来诸多不便之处。　　

       利用WINDCHILL系统的配置管理功能，可以将不同的零部件选配情况统一整合在一套虚拟的产品平台中，这套虚拟的产品平台并不用于指导现场生产。例如，一款汽车可以有不同型号的发动机，不同型号的变速箱等提供给用户选择，从而构成不同的车型。研发团队便在这套虚拟的车型平台中包括全部型号的发动机、变速箱等可选配件。　

   　 用户可以根据虚拟产品平台所提供的选项选择自己所需要的配置，WINDCHILL系统会根据用户的具体选择，快速地生成可用于指导现场生产的配置清单，并由些生成制造BOM。　　

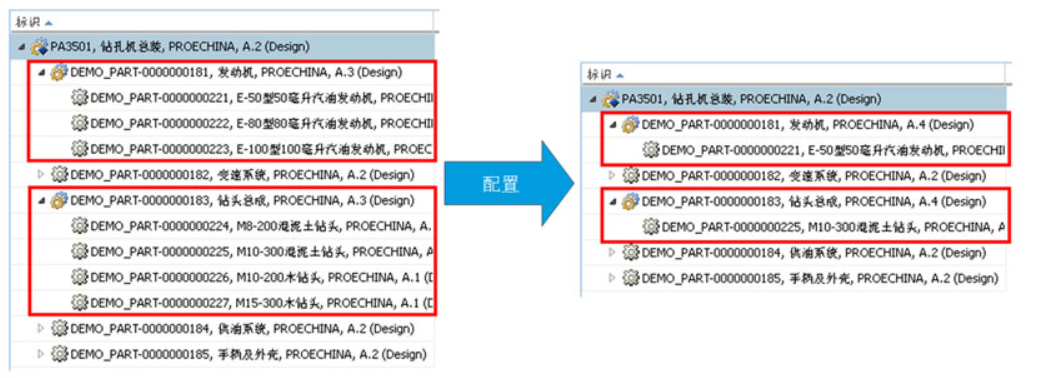

       利用WINDCHILL系统的配置功能，可以以最低的成本，最快的速度响应用户的个性化需求，实现产品的柔性化生产。下图为一汽油钻孔机的产品配置示例，左侧为未经配置的通用产品平台，有多款不同型号的发动机与钻头可供用户选择，右图即为根据用户选择配置出的具体产品。

5、生命周期管理

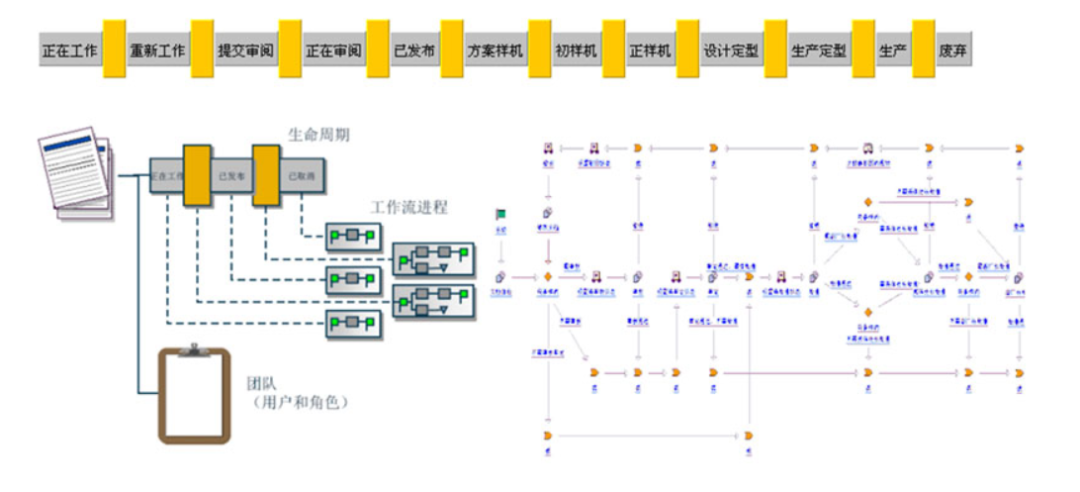

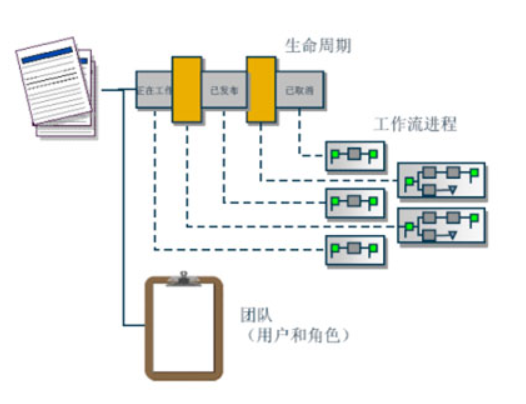

      WINDCHILL系统提供了一套完善的生命周期管理平台。用户可以为不同的数据类型定义不同的生命周期模板。对于每种生命周期模板，都可以设置多个不同的生命周期阶段状态，可以根据实际业务流程，在不同的生命周期状态之间进行切换。

 　　WINDCHILL系统可以通过工作流来控制不同生命周期阶段的切换过程。在不同生命周期阶段，可赋予用户不同权限，实现动态权限模型。例如，在设计阶段有修改权限，而产品一旦定型，则自动切换为只读权限，整个过程无需人工干预。

     在WINDCHILL系统中，可以通过“升级”或工作流来实现不同生命周期阶段的转换。因此，生命周期往往与工作流紧密结合。结合工作流管理，可以在不同生命周期节点实现数据的签审等审批性事务，完善产品生命周期管理的业务体系。

6、工作流程管理

     图文档的签审，生命周期状态的切换，工程变更等，都需要一定的工作流程配合。WINDCHILL系统提供了一套开放的工作流管理体系，用户可以根据实际业务需求，定义各种工作流程。　　

       WINDCHILL系统中最常用的工作流程，就是升级流程（将对象由一种生命周期阶段切换到另外一种生命周期阶段）和工程变更流程。关于工程变更流程，我们将在下节内容中予以详细介绍。　　

       对于不同类型的文档，可以定义不同的签审流程。系统自动会根据预设规则，选择与该类型文档相对应的签审流程。

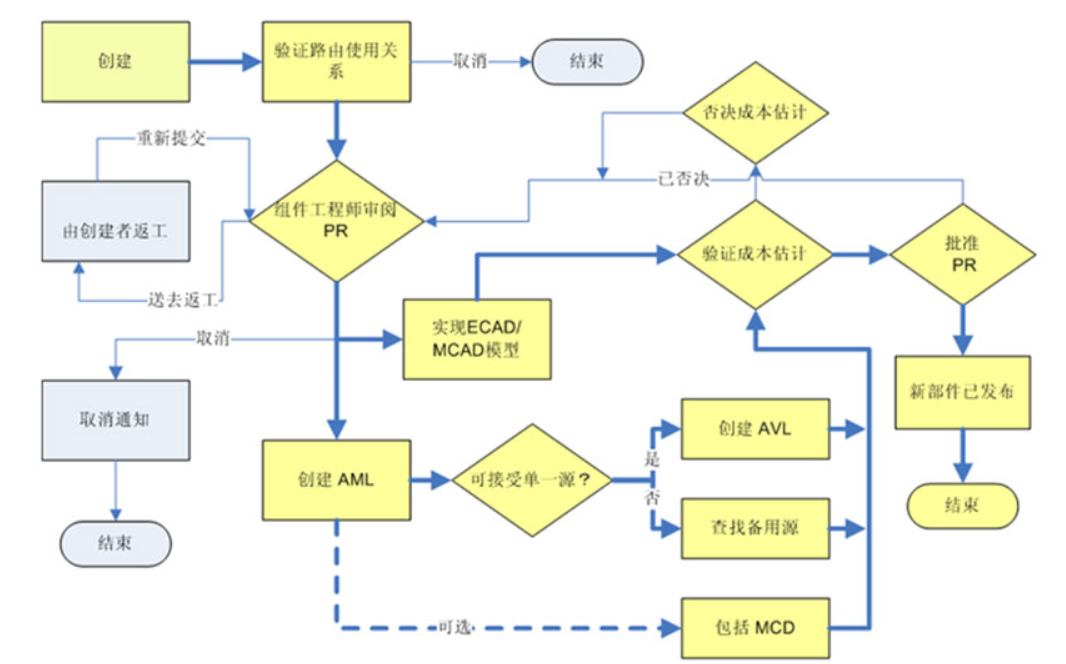

      在WINDCHILL系统中，使用最频繁的工作流程是图文档签审流程和工程变更流程。所以，工作流程往往与生命周期管理相辅相成。WINDCHILL系统提供了十余种典型的缺省工作流程（包括产品升级流程和工程变更流程），可供用户直接调用。用户亦可根据企业的实际业务需求，定义新的工作流程，或对现有工作流程进行修改，而得到与企业业务需求一致的工作流程。下图为一具体工作流程的原理图示例。

7、工程变更管理

     对于已经定型的产品或零部件，若要对其进行设计或工艺变更，必须要有一套严谨的流程。特别是对于在多个产品或项目中重复使用的零部件，更是必须要充分地评估变更对这些产品或零部件的影响。为此，WINDCHILL系统提供了一套完善的变更管理方案，用于对变更事务的管理。　　

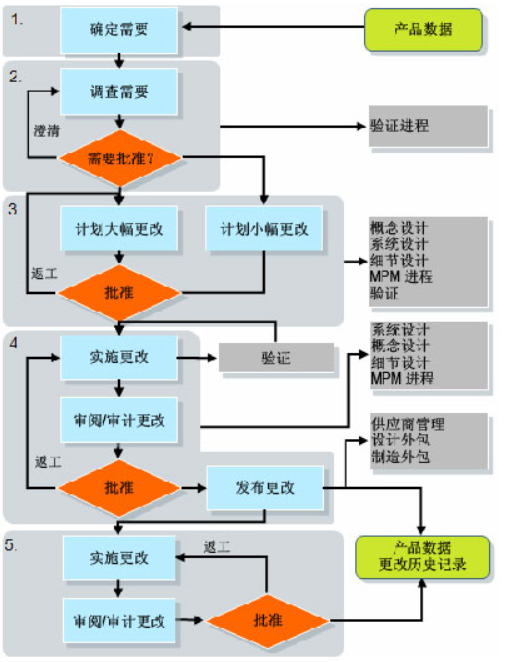

      WINDCHILL的变更管理，可以分解为问题报告（PR）、变更请求（ECR）、变更通告（ECN）、变更任务（ECA）四个部分，但其中问题报告、变更请求两个部分为可选项，即可以在没有问题报告或变更请求的情况下，直接创建变更请求或变更通告。左图为变更管理部体流程示意图。　　

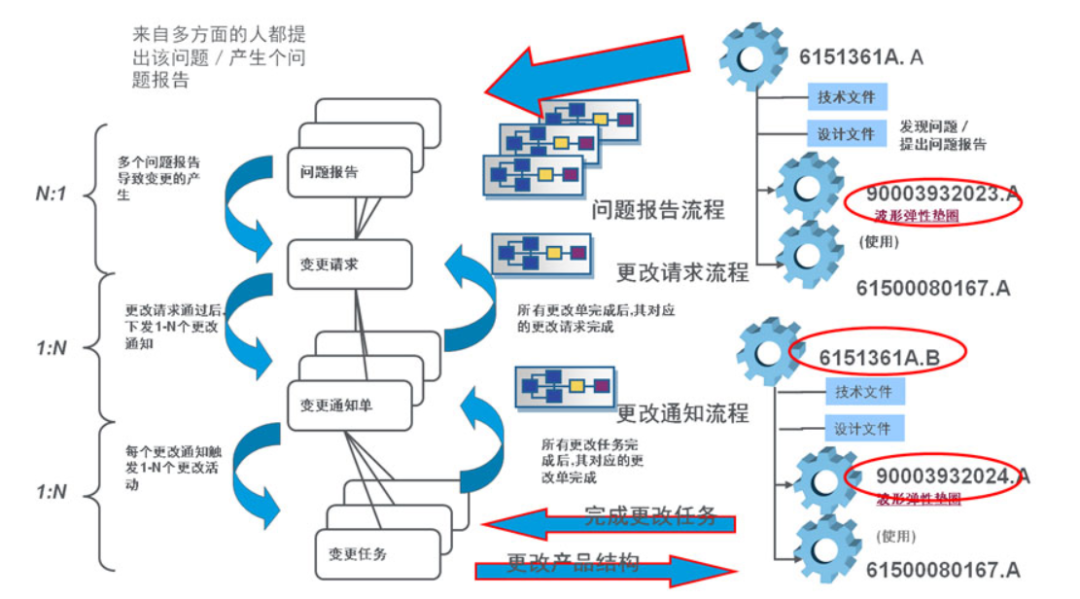

       问题报告、变更请求、变更通告、变更任务四种对象之间层层相关，紧密相连，共同构成了工程变更管理的完整流程。下图即是以一项简单的设计变更为例，勾勒出了一条完整的工程变更路线图，从中可以理清这四者关系。

8、变更请求（ECR）

      产品的变更管理负责人，可以在汇总一份或多份问题报告的基础上，也可以在没有任何问题报告的情况下，提出变更请求。　　

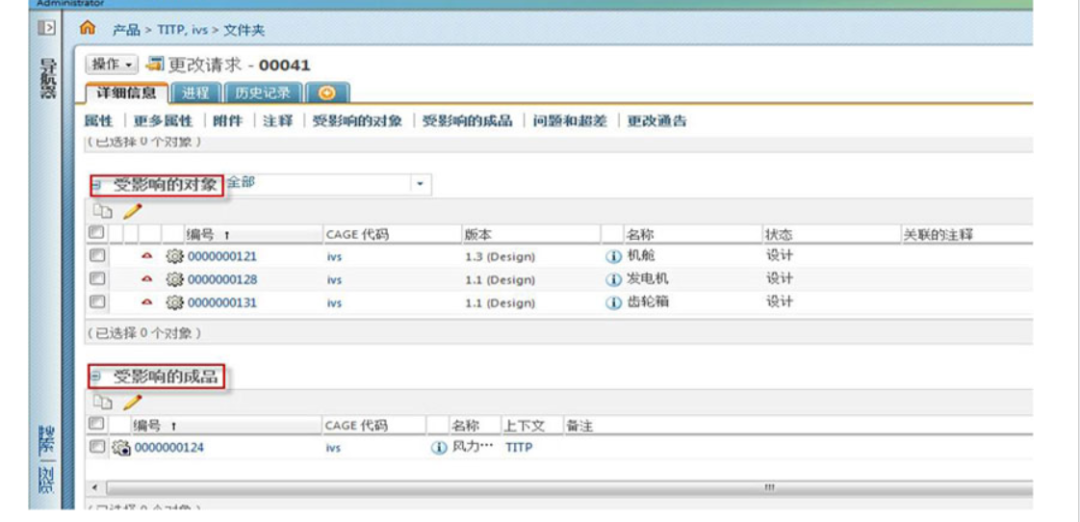

       在变更请求中，应该清楚地描述需要解决的问题，并提出具体的变更措施。同时，在变更请求中，还应该对变更所带来的影响进行评估。WINDCHILL系统所提供的"使用情况"查询功能，可以方便地查看某个零部件被用于哪些项目或产品中，方便变更负责人对变更所产生的影响进行准确评估。

　　对于变更请求，需要设置适当的工作流程来对其进行评审。根据变更的范围不同，可以设置不同的评审流程。例如，对于小幅变更，可以使用简易的快速评审流程；对于影响面较大的大幅变更，可以使用更为严谨的评审流程。变更请求可能会在评审环节进行多次修改，甚至被否决。

9、变更通告（ECN）

      产品的变更管理负责人，可以在汇总一份或多份变更请求的基础上，也可以在没有任何变更请求的基础上，提出变更通告。　　

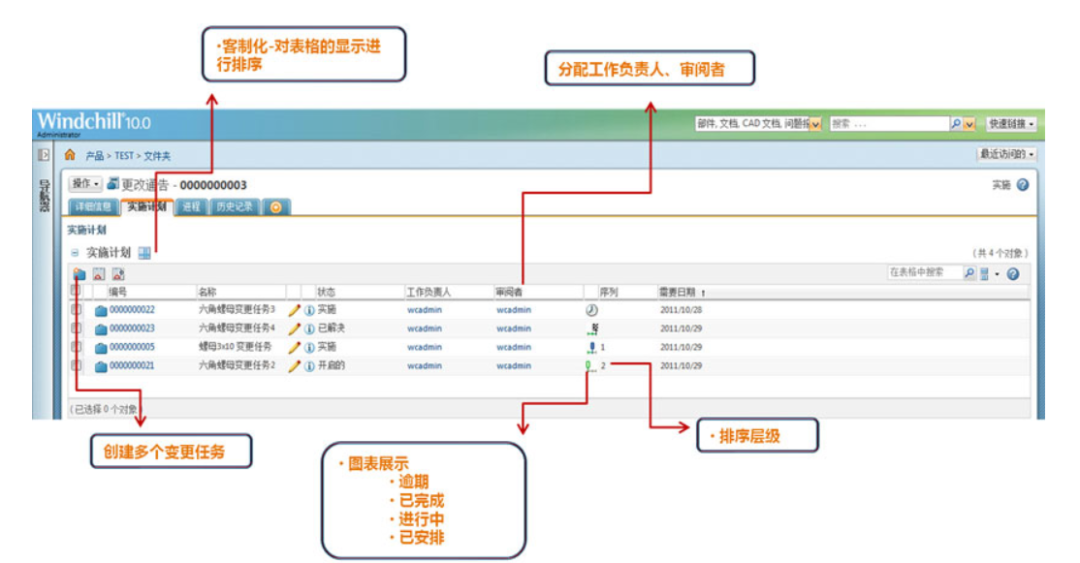

       变更通告中包括具体的变更实施计划，会将整个变更任务进行分解，然后将变更任务分配给具体的执行人（视变更工作量的大小，具体的变更工作可能由一人或多人完成）。根据实际需要，变更通告中的实施计划可能也需要进行评审。

10、变更任务（ECA）

     变更任务即对变更通告中的细分任务逐一落实的过程。在一份变更通告中，可能将整个变更拆分成多个不同的具体任务，也可能只包含一个任务。每个变更任务都要分配给相应的责任人，并要指派审阅都对变更结果进行审阅确认。　　

      变更执行完成后，需要对变更执行的结果进行审阅，以确保变更的结果与计划的偏离，在允许的超差范围之内。对于审阅不合格的变更任务，会被要求返工，然后重新提交审阅。如此循环，直到变更结果与计划的要求相吻合为止。　　

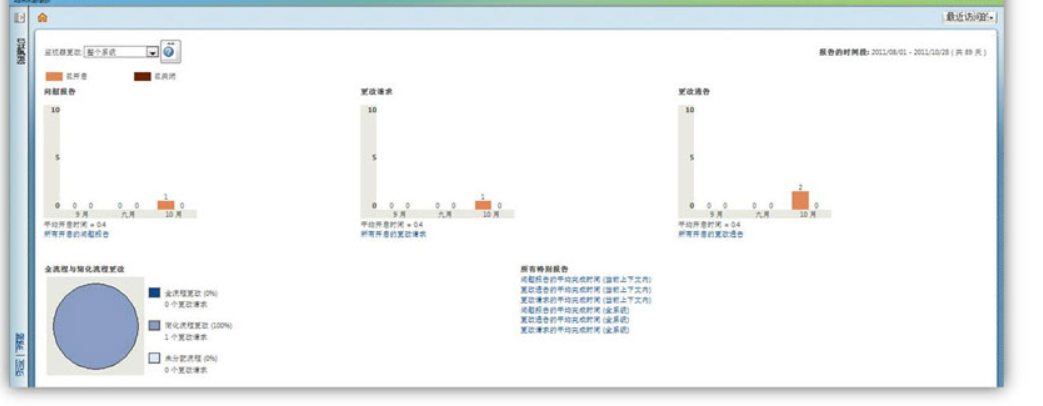

      变更任务完成并审计通过后，被执行变更的产品或零部件重新发布为定型状态，整个变更流程结束。用户可以随时通过变更监视器来查看与变更相关的统计数据，如下图所示：

11、零部件分类及重用管理

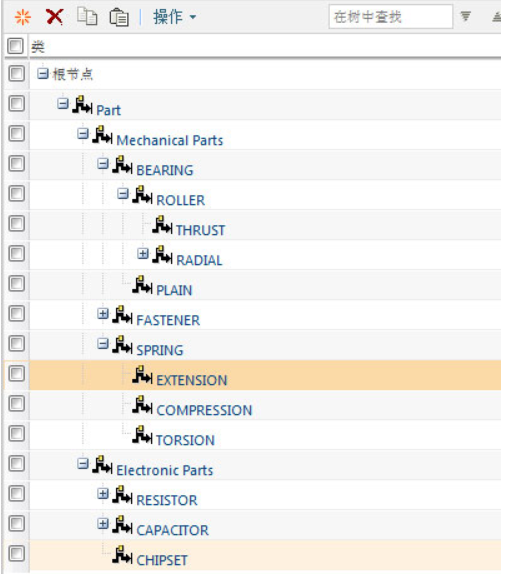

     通过WINDCHILL的PARTSLINK模块，可以对零件进行分类管理，并根据分类参数对零部件进行快速检索，从而实现对零部件的重复利用。　　

      通过零部件分类管理，不仅可以根据其用途划分为不同类别，如如紧固件、齿轮、轴承等，亦可将其相关性能参数，如螺钉的尺寸参数，电阻的阻值、电压等参数，以属性的方式标识为分类参数。　　

       通过零部件分类管理，当设计人员需要一款零部件时，首先想到的就是是否有现存的零部件可重复利用，而非设计一款新的零部件。　　

      如何知道是否存在可重用的零部件，如果快速找出来，在没有分类管理时，这是一大难题。而通过分类参数，将适合的参数区间作为查找范围，可以轻易地解决这一问题。

     WINDCHILL系统的"零部件分类与重复利用"解决方案，是基于WINDCHILL的PARTSLINK模块基础上对零部件的重复利用进行管理的。其核心思想是提升零部件查询的便捷程度，让设计人员在需要用到某个零部件时，能最方便地从现有零部件中，找出与其设计需求相近的零部件来，看能否满足其使用要求。如此，设计人员便可以尽量使用系统中已经存在的零部件来完成新产品设计，减少新的零部件的生成数量。　　

 设计人员在需要用到一个零部件时，可以按以下三种方式去寻找，看现有系统中是否有能够满足设计需求的零部件。
